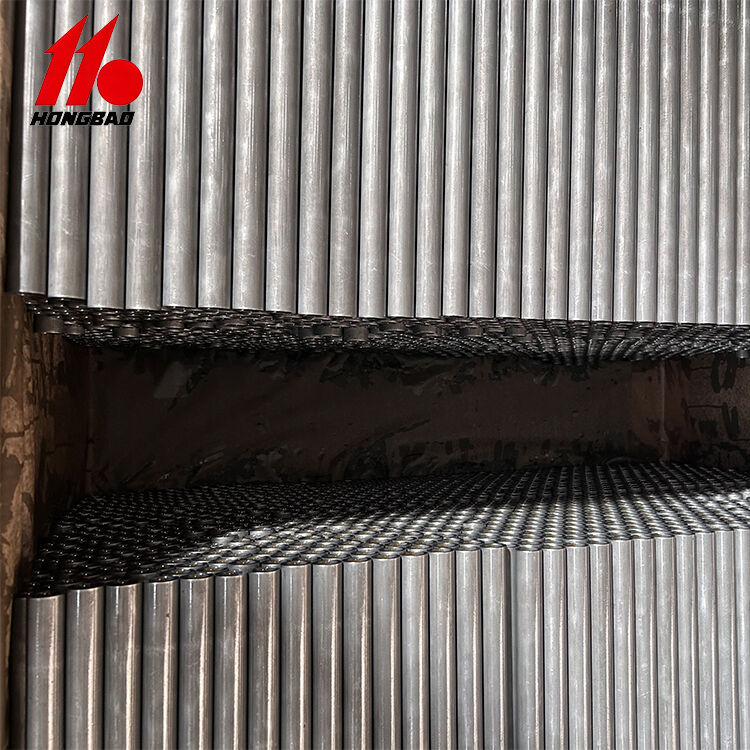

EN10305 E215 हल्के संरचनात्मक घटकों और सामान्य मशीनरी के लिए ठंडे लुढ़का हुआ सटीक स्टील ट्यूब

EN10305 E215 प्रेसिजन स्टील ट्यूब कोल्ड रोल्ड ERW कार्बन स्टील टयूबिंग सामान्य मशीनरी और हल्के संरचनात्मक घटकों के लिए

विवरण

EN10305 E215 प्रेसिजन स्टील ट्यूब एक लागत प्रभावी कोल्ड रोल्ड ERW कार्बन स्टील टयूबिंग है जिसे विशेष रूप से सामान्य मशीनरी निर्माण और हल्के संरचनात्मक घटकों के लिए डिज़ाइन किया गया है। यूरोपीय मानक EN10305 के अनुसार निर्मित, यह प्रेसिजन ट्यूब एक किफायती मूल्य पर उत्कृष्ट फॉर्मेबिलिटी, अच्छी वेल्डेबिलिटी और सुसंगत आयामी सटीकता प्रदान करती है।

सामग्री ग्रेड और गुण

सामग्री ग्रेड और गुण

E215 स्टील ग्रेड (1.0033) गैर-महत्वपूर्ण संरचनात्मक और यांत्रिक अनुप्रयोगों के लिए उपयुक्त यांत्रिक गुणों का एक संतुलित संयोजन प्रदान करता है। 215 MPa की न्यूनतम उपज शक्ति और 270 से 410 MPa तक की तन्यता शक्ति के साथ, यह टयूबिंग हल्के से मध्यम भार आवश्यकताओं के लिए पर्याप्त शक्ति प्रदान करती है। कम कार्बन सामग्री (अधिकतम 0.11%) E235 और E355 ग्रेड की तुलना में काफी कम है, जिसके परिणामस्वरूप बेहतर लचीलापन और फॉर्मेबिलिटी होती है। कसकर नियंत्रित रासायनिक संरचना - मैंगनीज अधिकतम 0.70%, फास्फोरस और सल्फर प्रत्येक 0.025% तक सीमित - सुसंगत वेल्डिंग प्रदर्शन और उत्कृष्ट कोल्ड फॉर्मिंग विशेषताओं को सुनिश्चित करता है।

सीमलेस कोल्ड ड्रॉन मैकेनिकल टयूबिंग की स्थिति

BK (+C) कोल्ड फिनिश्ड/हार्ड (कोल्ड फिनिश्ड एज़ ड्रॉन)।

BKW (+LC) कोल्ड फिनिश्ड/सॉफ्ट

BKS (+SR) कोल्ड फिनिश्ड/स्ट्रेस रिलीफ एनेल्ड।

GBK (+A) एनेल्ड।

NBK (+N) नॉर्मलाइज्ड।

ऑटोमोटिव अनुप्रयोग

ईंधन इंजेक्शन सिस्टम: चिकनी आंतरिक सतह और सटीक आयामी सटीकता इंजेक्टर असेंबली के भीतर सुसंगत ईंधन प्रवाह और उचित सीलिंग सुनिश्चित करती है। E355 ग्रेड का उच्च दबाव प्रतिरोध आधुनिक ईंधन इंजेक्शन प्रणालियों की मांग वाली परिचालन स्थितियों का सामना करता है।

शॉक एब्जॉर्बर घटक: उत्कृष्ट समरूपता और समान दीवार की मोटाई विश्वसनीय डंपिंग प्रदर्शन और विस्तारित सेवा जीवन प्रदान करती है। बेहतर सतह फिनिश चलती भागों के बीच घर्षण को कम करती है, जिससे सवारी आराम और घटक स्थायित्व बढ़ता है।

प्रक्रिया

ये प्रेसिजन ट्यूब इलेक्ट्रिक रेजिस्टेंस वेल्डिंग के माध्यम से कोल्ड रोल्ड कार्बन स्टील स्ट्रिप्स से उत्पादित होते हैं, जिसके बाद मैंड्रेल पर कोल्ड ड्राइंग (DOM) की जाती है। यह निर्माण अनुक्रम आंतरिक वेल्ड बीड्स को समाप्त करता है, तंग आयामी सहनशीलता प्राप्त करता है, और एक चिकनी, समान सतह फिनिश का उत्पादन करता है। कोल्ड ड्राइंग प्रक्रिया अनाज संरचना को परिष्कृत करती है और समरूपता में सुधार करती है, जिसके परिणामस्वरूप विभिन्न यांत्रिक अनुप्रयोगों में मज़बूती से प्रदर्शन करने वाली ट्यूब होती है।

सामान्य मशीनरी अनुप्रयोग

E215 प्रेसिजन स्टील ट्यूब का व्यापक रूप से कई सामान्य मशीनरी क्षेत्रों में उपयोग किया जाता है:

1. मशीन फ्रेम और सपोर्ट: पैकेजिंग मशीनों, कपड़ा मशीनों और प्रिंटिंग उपकरणों के लिए हल्के संरचनात्मक फ्रेम

2. गाइड रेल और रोलर्स: गैर-महत्वपूर्ण गाइड रेल, कन्वेयर रोलर्स और सामग्री हैंडलिंग घटक

3. सुरक्षा गार्ड और कवर: मशीन सुरक्षा गार्ड, केबल सुरक्षा ट्यूब और उपकरण बाड़े

4. संरचनात्मक टयूबिंग: औद्योगिक वर्कस्टेशन, असेंबली बेंच और सामग्री हैंडलिंग उपकरणों के लिए समर्थन संरचनाएं

5. मशीन बेस: हल्के औद्योगिक मशीनरी और स्वचालन उपकरणों के लिए बेस फ्रेम

हल्के संरचनात्मक घटक

E215 की उत्कृष्ट फॉर्मेबिलिटी इसे विभिन्न संरचनात्मक अनुप्रयोगों के लिए आदर्श बनाती है:

1. फर्नीचर घटक: औद्योगिक वर्कबेंच फ्रेम, भंडारण रैक सिस्टम और प्रयोगशाला उपकरण स्टैंड

2. प्रदर्शनी और डिस्प्ले संरचनाएं: मॉड्यूलर डिस्प्ले फ्रेम, साइनेज सपोर्ट और ट्रेड शो बूथ संरचनाएं

3. कृषि उपकरण: कृषि उपकरणों के लिए हल्के फ्रेम, ट्रेलर घटक और फार्म उपकरण सपोर्ट

4. निर्माण अनुप्रयोग: मचान ट्यूब, अस्थायी समर्थन संरचनाएं और कंक्रीट फॉर्मवर्क घटक
